알톤 커뮤트 (Alton Commute) 전기자전거입니다.
뛰어난 디자인에 알미늄 바디, 고급스러움을 극대화한 전기자전거입니다.
36V, 250W 리어허브 모터에 쓰로틀 및 PAS 주행 가능하며
무게가 고작 18Kg.....
만충 된 배터리로
쓰로틀로 주행시는 약 30Km,
PAS주행시는 약 50~60Km주행이 가능하다고합니다.
이정도면 출 퇴근 또는 단거리 나들이 용으로는 훌륭하겠지요?
알톤 커뮤트 전기자전거배터리
배터리가 수명을 다했네요..
약 3~4년 쓰신거 같아요.
주행거리가 짧아져 배터리 리필을 의뢰하셨네용..
어떤 배터리든지 수명이 있어
배터리가 충전 후 주행거리가 너무 짧아졌든지 먹통이 되면
배터리를 교환해줘야 합니다.
알톤 전기자전거배터리
알톤 전기자전거에는
타 전기자전거가 주로 중국 산 셀을 쓰는 것과 달리 삼성셀을 씁니다.
가격(약 2배)과 품질 면에서 극과 극이죠 ?
알미늄 케이스로 되어있고 본체로부터 분리가 가능합니다.
알톤 커뮤트 전기 자전거 배터리
INR18650-32E 30개가 들어 있습니다
3200mAh 셀 이구요.
배터리 용량은 10S3P(10개 직렬 3개 병렬), 36V, 9.6A가 되겠습니다
총 345 와트가 되겠고요.
INR18650-32E 셀의 특성은
http://www.cleon.ru/specification/samsung-INR18650-32E.pdf 를
참고하시면 되겠습니다.
알톤 커뮤트 전기 자전거 배터리
만충전 후,
쓰로틀 주행시는 약 30Km
PAS로 주행시는 약 50~60Km 주행이 가능하다고합니다.
물론 도로의 (포장유무)형태, 경사도, 타는 사람의 몸무게등에 따라 많이 달라지므로
일반적인 참고용입니다 ^^.
알톤 전기 자전거밧데리 교체
알톤 커뮤트 전기자전거배터리는 리필시(셀 교체)
약 10%정도의 용량 업그레이드가 가능합니다.
36V, 9.6A 에서
36V, 10.5로 용량이 업그레이드 되며
그만큼 주행할 수 있는 거리도 늘어납니다.
새로 업그레이드 할 셀(INR18650-35E)에 대한 정확한 정보는
https://www.orbtronic.com/content/samsung-35e-datasheet-inr18650-35e.pdf
를 참고하시면됩니다.
알톤 커뮤트 전기자전거 셀 교환
전압은 같고
충전 용량, 성능만 늘어나는 것이므로
충전기는 쓰던것 그대로 쓰시면 됩니다^^.
물론 안전을 위한 보호회로는 필수로 장착되고요.
ALTON Battery
리필 후
중요한 점은 용량 업그레이드 외에
순간 방전 용량이 크게 증가하였다는 것 입니다.
오리지날 배터리의 최대 방전 용량이 6400mAh,
순간 최대 방전 용량이 9600mAh 였던 것이
각각 8000mAh, 13000mAh로 약 25~30% 로 대폭 늘었으므로
주행시 성능도 대폭 업그레이드 되었다고 볼 수 있겠죠 ?.
|
업그레이드
|
용 량(Capacity)
|
최대 방전용량
|
순간 최대 방전용량
|
|
리필 전
|
9,600mAh
|
19,200mAh
|
28,800mAh
|
|
리필 후
|
10,500mAh
|
24,000mAh
|
39,000mAh
|
|
비율(%)
|
약 10% 증가
|
약 25% 증가
|
약 35% 증가
|
용량은 약 10%업그레이드 되었지만
성능은 무려 30% 정도 개선되었습니다.
평지 주행만 하신다면 그닥 차이를 못느끼실 수 있으나
주로 산악지형이나 험한 비탈길을 주행시,
배터리의 성능, 수명등에서 분명히 차이가 날수 있습니다.
개조 후 배터리 사양입니다.
셀 종류 : 리튬이온 삼성 SDI
전압 : 36V(종전과 같음)
전류용량 : 10.5Ah(10,500mAh, 종전은 9.6A, 9600mAh))
최대 충전 전압 : 42V
최대 충전 전류 : 6Ah(고속충전가능, 종전은 2.88Ah)
충전 온도 : 0 to 45°C
사용 온도 : -10 to 60°C
최대 방전 전류(셀, for continuous discharge) : 24Ah(종전은 19.2Ah)
최대 방전 전류(셀, not for continuous discharge) : 39Ah(종전은 28.8Ah)
충전시간은 (충전기 용량에 따라 다릅니다)
2A : 약 6시간
5A : 약 3시간
5A이상 충전기는 Fan이 달린 충전기가 좋습니다.
중전기는 36V(충전전압 : 42V) 배터리 충전기를 필히 사용하셔야하며
48V(충전전압 : 54.6V) 배터리 충전기를 절대 사용하시면 안됩니다.
>>> 장거리 주행을 위하여 기존의 배터리 용량을 대폭 늘이시려면
아래와 같이 보조 배터리를 추가하시면 됩니다 ^^.
알톤 커뮤트 전기자전거 보조배터리 장착 방법 1
소형 가방형 최대 14A 가능합니다.
가방의 크기는 약 200mm X 100mm X 100mm 입니다.
무게 150그램 정도로 가볍구요.
뚜껑에 핸드폰도 거치할 수 있어요 (https://blog.naver.com/sola2019/222057550362)
알톤 커뮤트 전기자전거 보조배터리
알톤 커뮤트 전기자전거 보조배터리 장착 방법 2
프로그형 최대 21A 가능
크기는 약 250mm X 150mm X 90mm 입니다(손잡이 포함)
https://blog.naver.com/sola2019/221600915821
Alton Commute 전기자전거 보조 밧데리

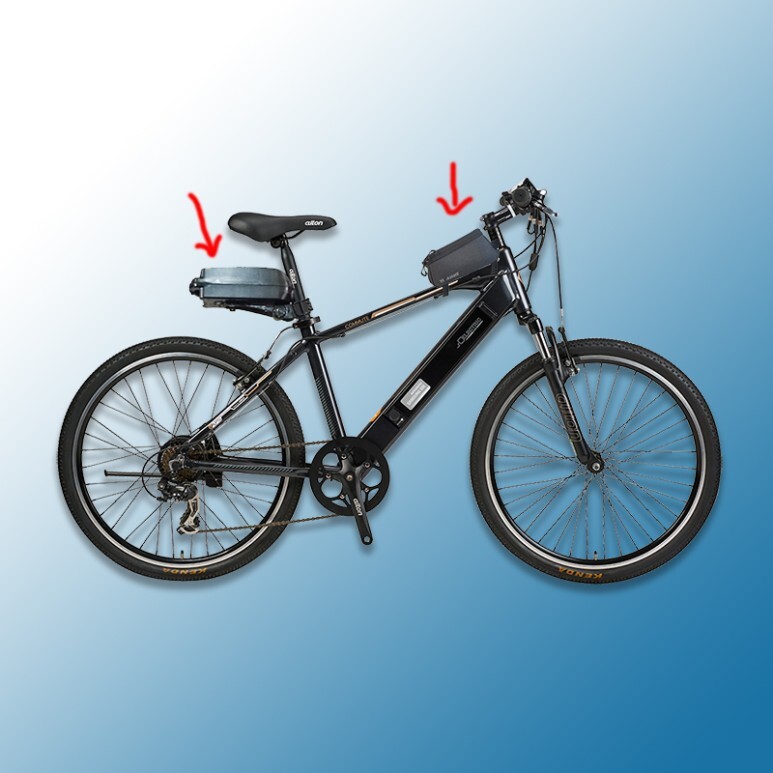

알톤 커뮤트 전기자전거 보조배터리 장착 방법 3
마구달아 최대 35A, (14A + 21A = 35A) 가능
알톤 커뮤트 전기자전거배터리
리튬이온 전기자전거 배터리 사용 팁
전기자전거 주행을 안하더라도 장기 보관 시엔 충전을 해서 보관하는 것이 좋습니다.
특히 리튬이온 배터리에는 셀을 보호(충, 방전 전압)하려는 목적으로
보호회로가 부착 되어 있어 사용하지 않고 가만히 두어도 이 회로가 스스로 전기를 소비합니다.
그러므로 전기 자전거를 사용하지 않고 놔두더라도
어떤 배터리는 1년에 한번 정도 충전해서 보관해도 돼는 배터리가 있는가하면
어떤 배터리는 1~2달에 한번 충전 해 둬야하는 배터리도 있습니다.
그렇다고 수시로 만충전하면
충전 횟수가 많아져 전기 자전거 배터리의 수명이 짧아집니다.
보호회로마다 전류 소비량에 차이가 있으므로
장기 보관시 가끔 배터리의 잔량게이지를 눌러 배터리 잔량을 체크 후
잔량이 어느 정도 낮아졌을 경우(최저치), 반정도 충전해 놓고...또 떨어지면 반 충전해 놓고..
리튬배터리의 경우, 잔량 게이지가 없는 경우 테스터기(요즘 인터넷에서 만원도 안해요)로 체크,
24V배터리의 경우 21V ~ 29.4V
36V배터리의 경우 30V ~ 42V,
48V 배터리의 경우 39V ~ 54.6V가 유지 되도록 관리해 주시면됩니다.
짧은 거리만 계속 왕복하신다면 배터리를 만충전 하기보다
50~60%만 충전해서 쓰시면 배터리를 아주 오래 쓰실수 있습니다.
