Alton 니모 전기 자전거배터리가 수리의뢰 들어 왔어요.
잔량게이지 체크해보고
전압 재보니...
배터리가 수명 다함..ㅠㅠ
셀및 보호회로 교체작업 들어갑니다.

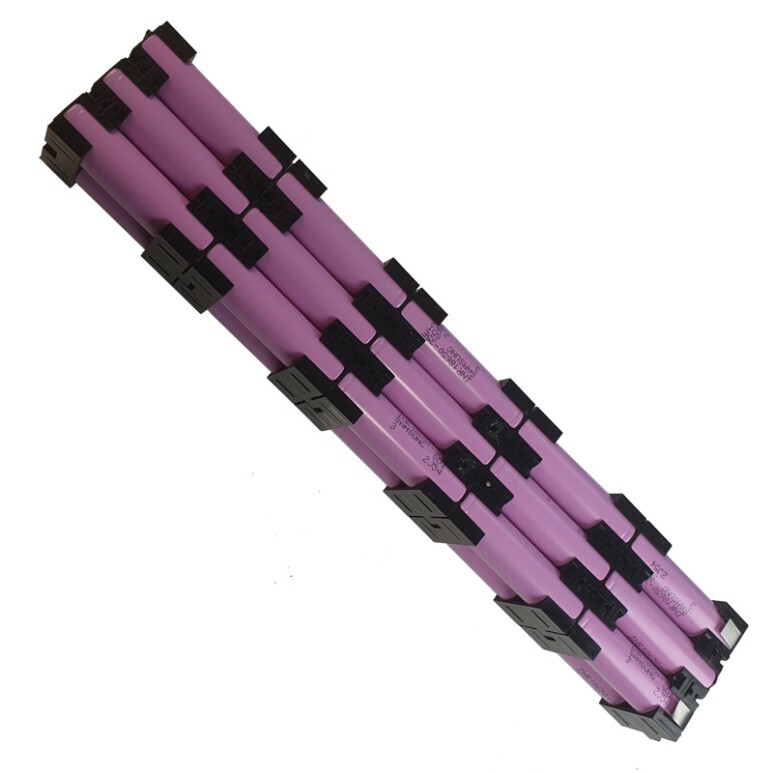

알톤 배터리에는 삼성 셀이 들어있어요
3200mAh 셀 30개로 구성되어
36V 9.6A 입니다.
배터리 팩이 자전거로부터 쉽게 분리되며
알미늄 바디로 제작되어 매우 튼튼합니다.
웬만한 충격으로부터 쉽게 파손되지 않도록 제작되어있습니다.
보호회로도 달려 있지만
알톤전기자전거 보호회로는 재활용이 안되요. ㅠㅠ.
INR18650-35E로 교체들어갑니다
사양은
https://www.orbtronic.com/content/samsung-35e-datasheet-inr18650-35e.pdf
36V, 10,500mAh, 즉 10.5A로 업그레이드 되겠죠 ?
용량 업그레이드는 안전에 해를 끼치지 않습니다
전압은 같아요...
충전 후 주행거리가 늘어납니다...
충전 시간도 좀 더 걸리지요...
2A충전기로 약 6시간 전후가 됩니다.
3A충전기로는 약 4시간....
5A충전기로는 약 3시간 걸리겠네요.ㅎ.
보호회로를 교체 하였습니다..
거의 반영구적으로쓸수있는 훌륭한 보호회로(BMS)입니다.
원래 달려 있었던 것 보다 훨씬 낫습니다....ㅋㅋ.
앞으로 몇년 더 오래 타시겠지만
그때 가서는 셀만 교체해도 됩니다.
충전 잘 들어 가네요.
파워서플라이로 충전시 중전 전압은 42V입니다.
5.05A의 용량으로 충전 테스트 중입니다.
조립 후 모습입니다
리필 후 배터리 특성은 다음과 같고요 일부 변경(붉은색글)되었습니다.
공칭 전압 : 36V
충전 전압 : 42V(최대 충전 전압은 42V를 넘지 말아야 합니다)
전류 용량 : 10.5A (+2.7A, 종전 7.8A)
최대 충전 전류 : 6A
최대 방전전류 (Continous, 셀) : 24A
최대 방전전류 (Temporary, 셀) : 39A
충전온도 : 0 to 45°C
사용온도 : -10 to 60°C
충전기는 기존의 충전기 또는 36V(충전전압 42V)용 2~6Ah를 쓰시면됩니다.
주의사항 : BMS교체로 인해 배터리의 잔량은 자전거 계기판에서만 가능합니다.
충전시간
2A 충전기 : 약 7시간
5A 충전기 : 약 3시간
5A이상 충전기는 Fan이 달린 충전기가 좋습니다.
